Tuto : comment démonter une Super Nintendo
Plongez dans les entrailles de la console 16 bits de Nintendo en suivant ce guide pas-à-pas pour retirer tous les éléments qui la composent. Vous pourrez par la suite procéder à son nettoyage ou à sa réparation, ou encore faire une séance de retrobright en suivant le tutoriel de Pongiste25.
Ce tutoriel s'adresse à un large public et ne traite donc que du démontage de la console. Le nettoyage et les réparations demandant d'effectuer des travaux de soudure et des changements de pièces feront l'objet de prochains articles.
Avertissement : Ni l'auteur ni le site ne peuvent être tenus pour responsables des dommages occasionnés lors de la mise en application de ce tutoriel.
Avant de commencer
Pour suivre ce guide, vous aurez besoin :

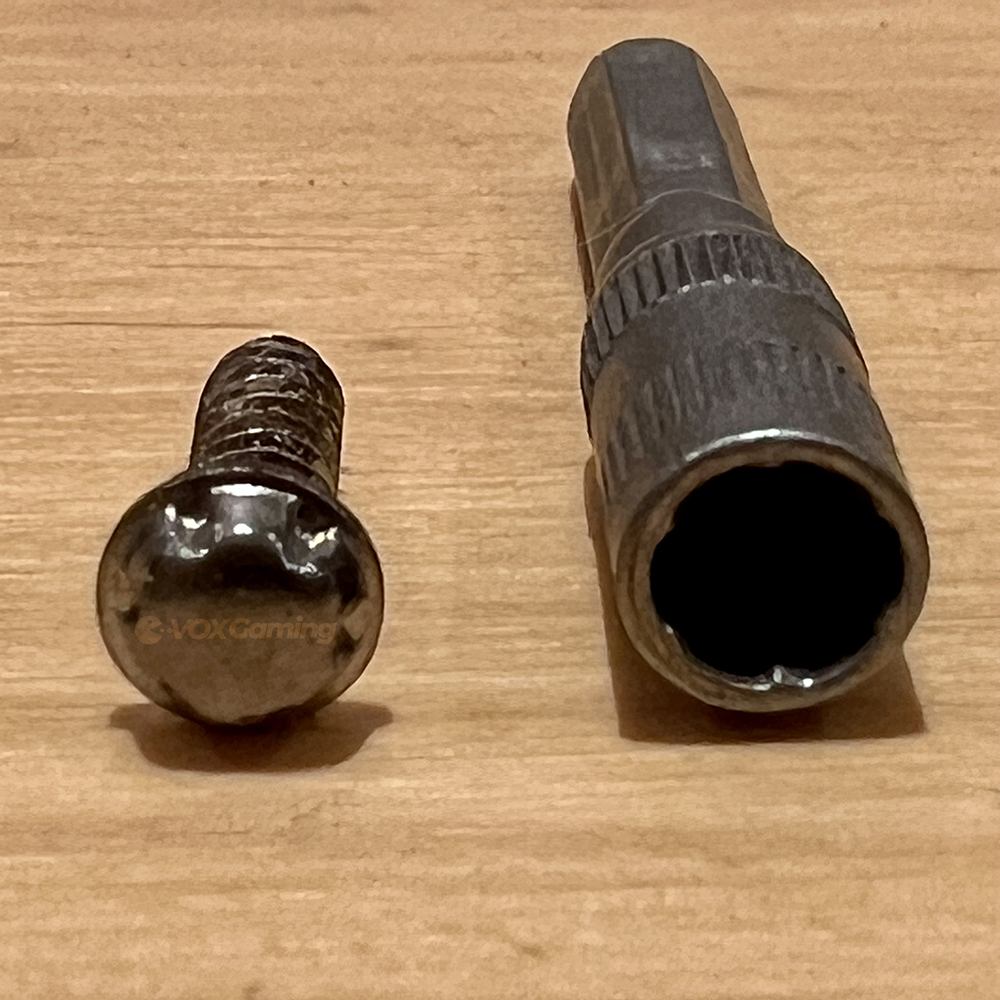

- d'un tournevis Gamebit 4.5 mm (tournevis "Nintendo") pour les vis extérieures (photo ci-dessous, un exemple ici)
- d'un tournevis Philips 2 mm (tournevis cruciforme) pour toutes les autres vis
Si vous êtes amenés à régulièrement démonter des consoles, je ne peux que vous conseiller d'investir dans un kit tournevis tout-en-un. Ce genre de kit vous permet de faire face à pratiquement tous les types de vis que vous rencontrerez. De plus les embouts sont aimantés, vous évitant ainsi de perdre vos vis lors du démontage et remontage de vos appareils.
Quelques règles d'organisation pour ne pas se perdre lors du remontage de la console :
- stockez les vis retirées dans des petites coupelles, gobelets, récipients en tout genre pour ne pas les perdre.
- prenez un nouveau récipient lorsque vous passez à une nouvelle étape. Il sera plus facile de retrouver les vis correspondantes lors du remontage.
Étape 1
Laissez l'interrupteur en position ON quelques instants afin de vider les condensateurs qui peuvent encore contenir de l'électricité.

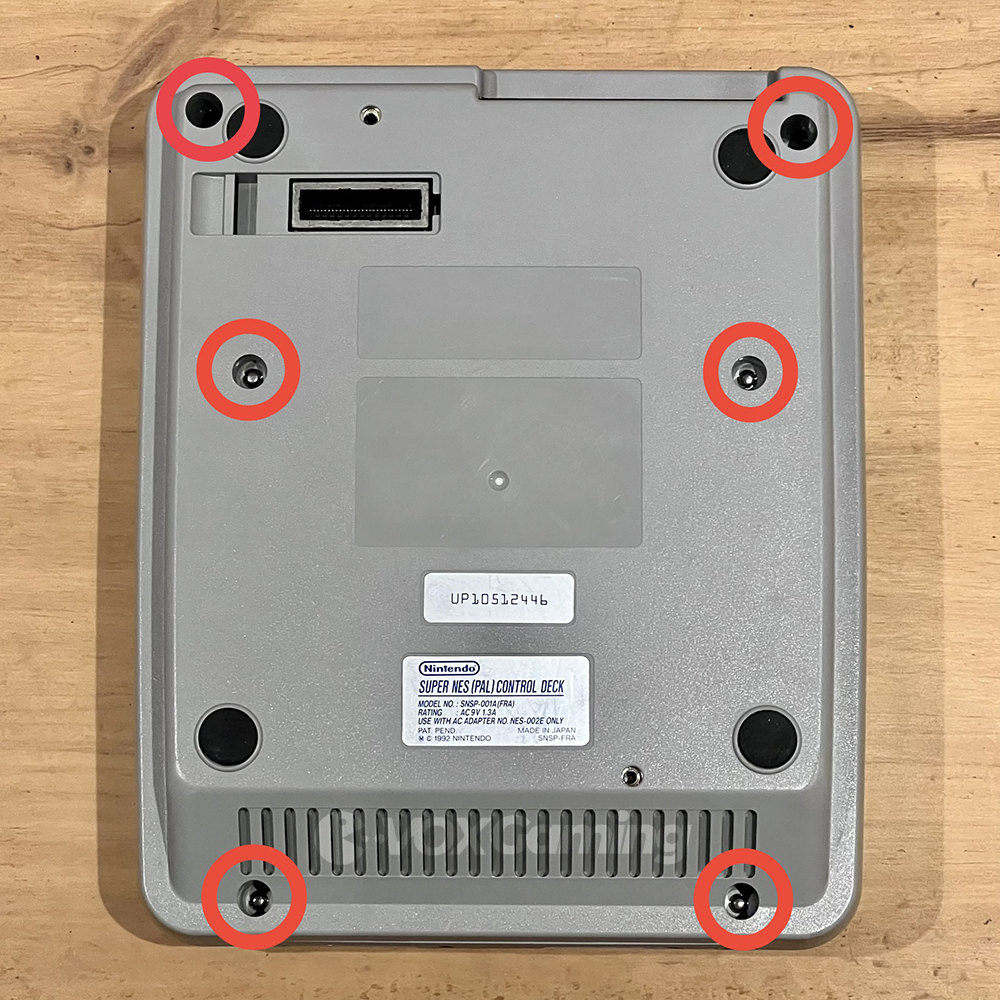

Retournez la console et dévissez les 6 vis à l'aide du tournevis Gamebit 4.5 mm.

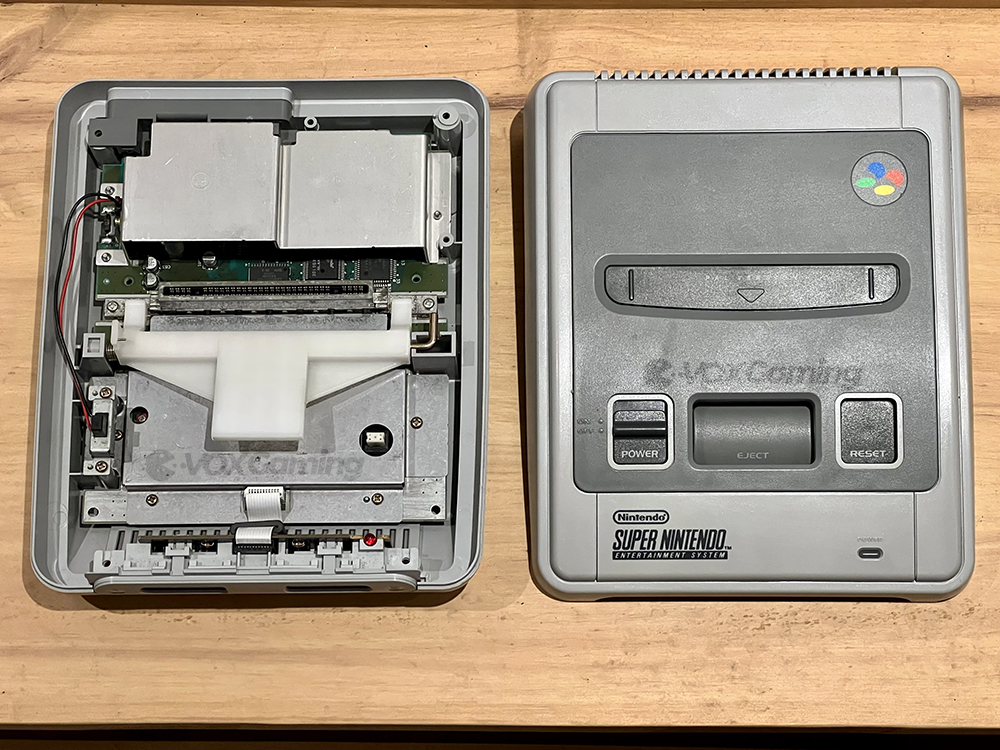

Remettez la console à l'endroit en tenant bien les deux parties. Retirez délicatement et verticalement la partie supérieure. Mettez-la de côté, on s'en occupera plus tard.
Étape 2

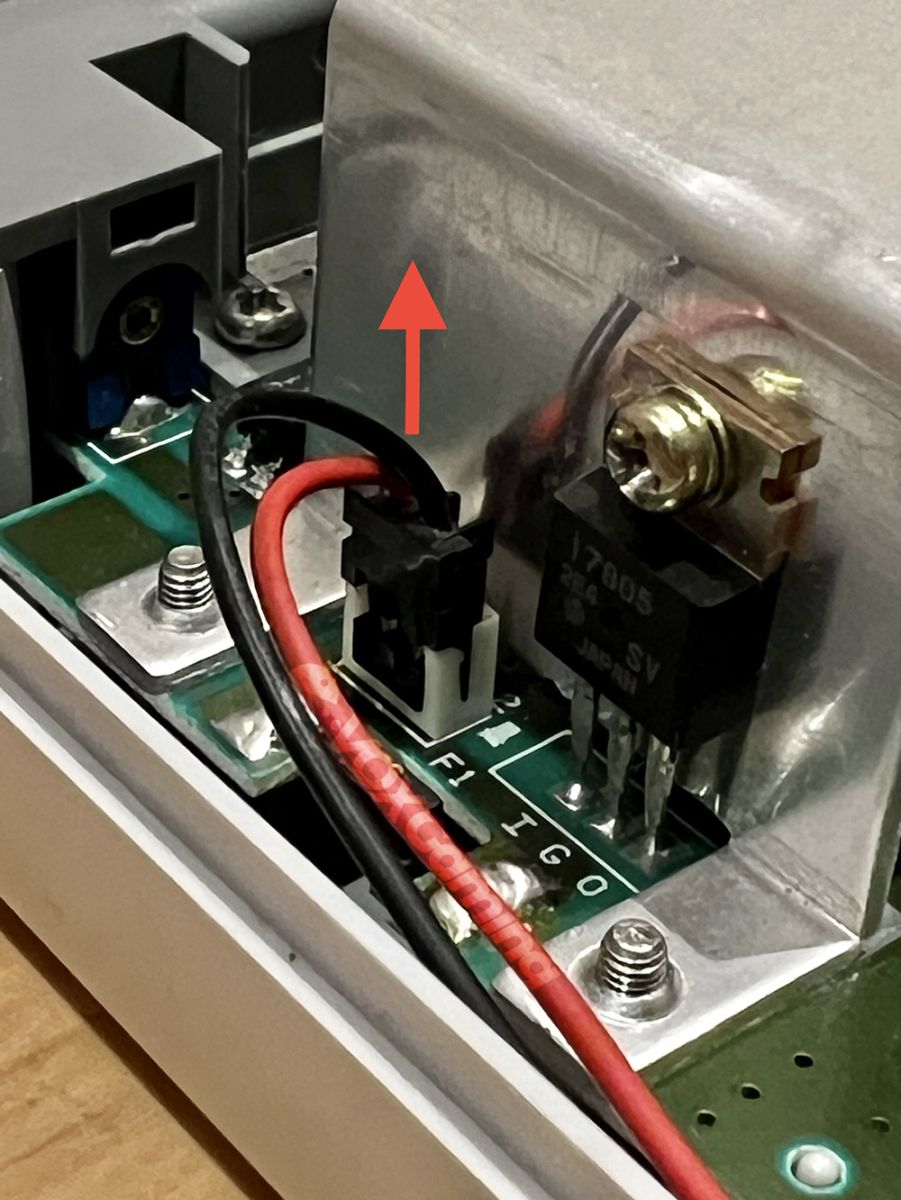

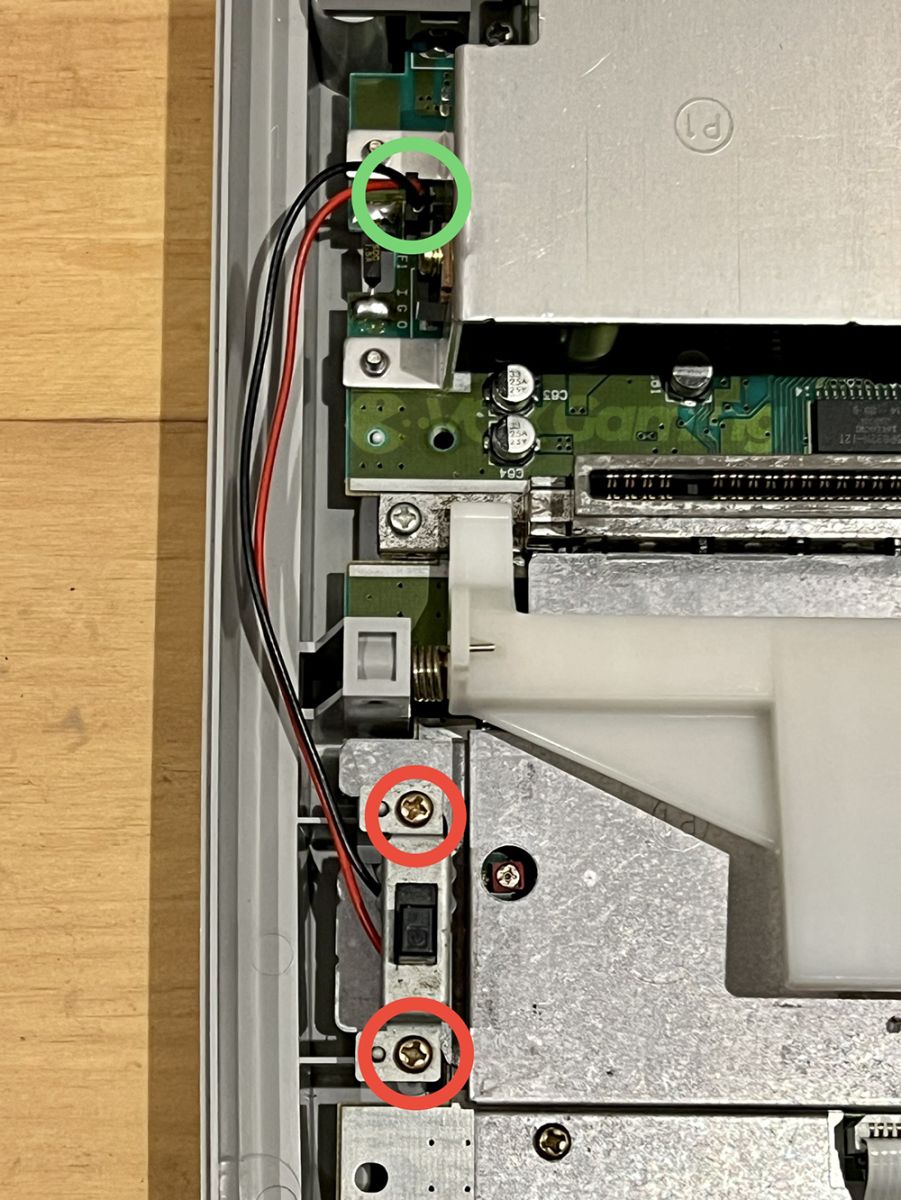

Retirez les 2 vis (en rouge) qui maintiennent l'interrupteur et débranchez-le (en vert).
Débranchez les fils en tirant vers le haut et en le tenant par la fiche et non par les fils.
Étape 3

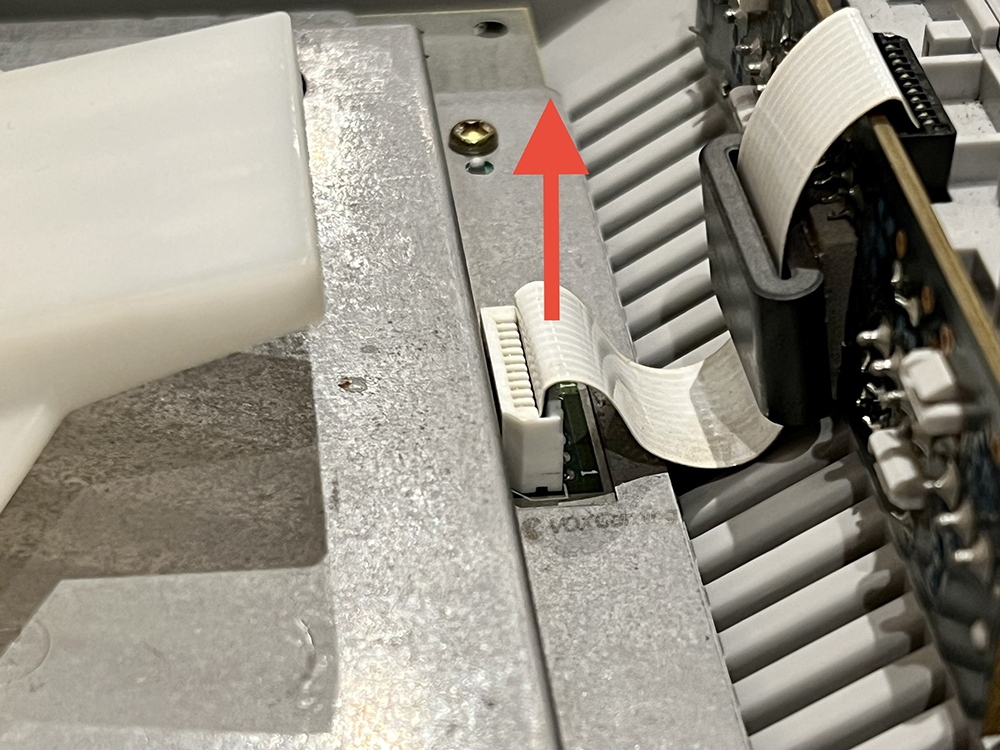

Retirez la nappe reliant le port manettes à la carte mère. Tirez avec vos doigts uniquement, pas de tournevis ou autre objet qui risquerait de l'abîmer. Essayez de tirer de manière uniforme, vers le haut. Le port manette peut ensuite être retiré, il est simplement posé sur la coque inférieure de la console.
Étape 4

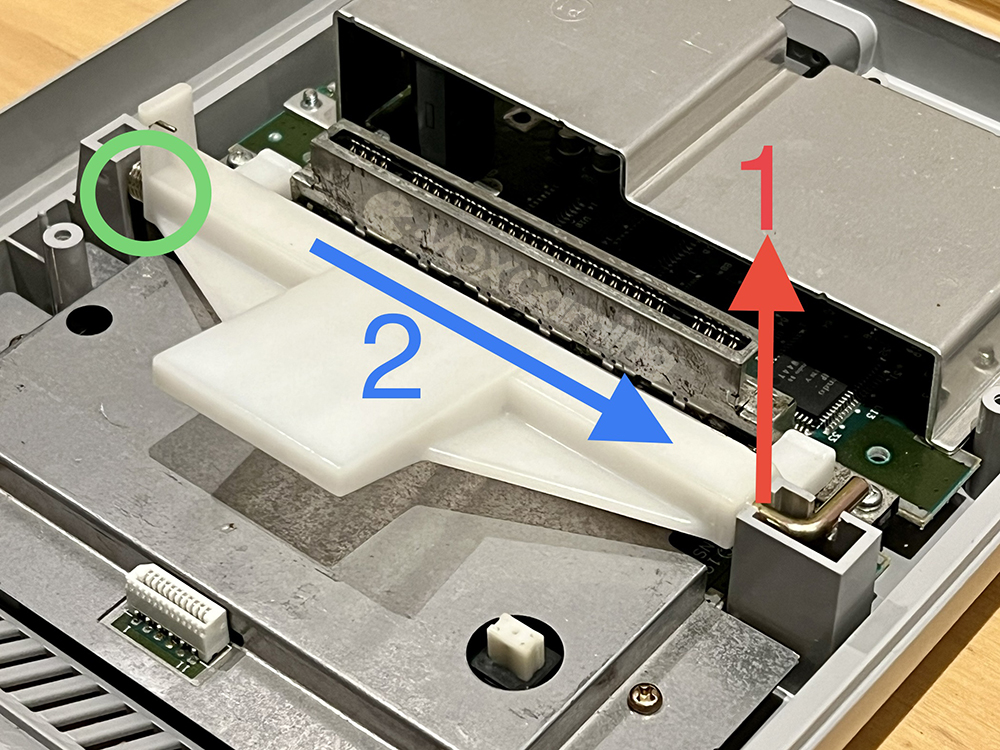

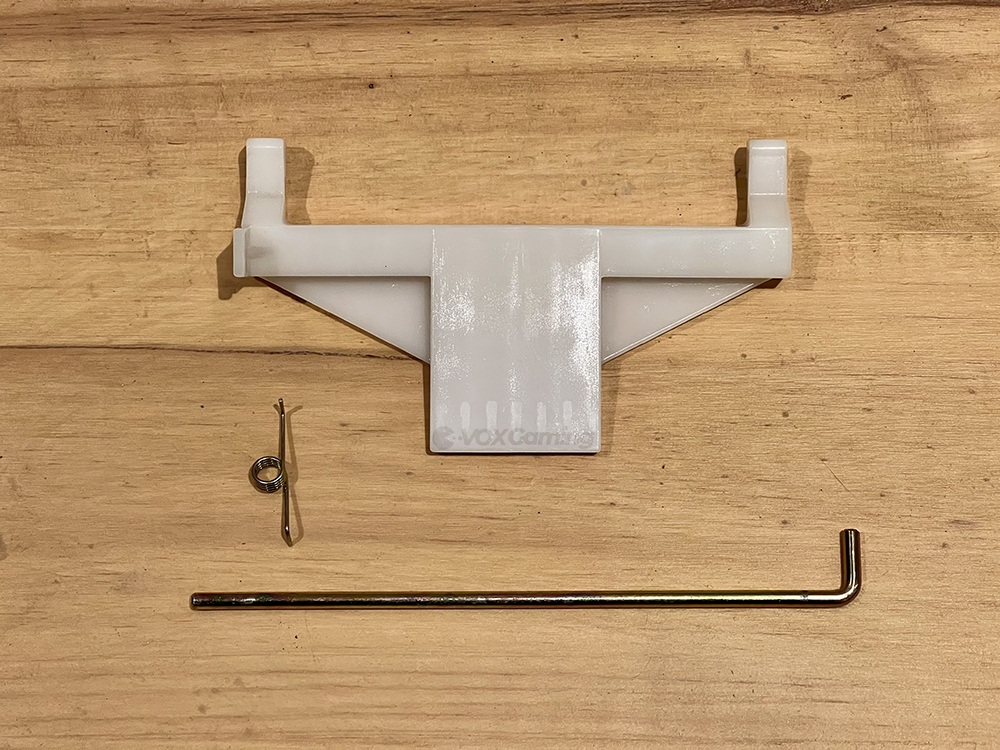

Le bloc qui permet d'éjecter les cartouches est traversé par une tige en métal, courbée sur le côté droit, et qui rentre dans une patte sur le côté gauche. Il faut retirer la tige pour désolidariser le reste. Pour cela, levez la partie droite et tirez la tige sur la droite.

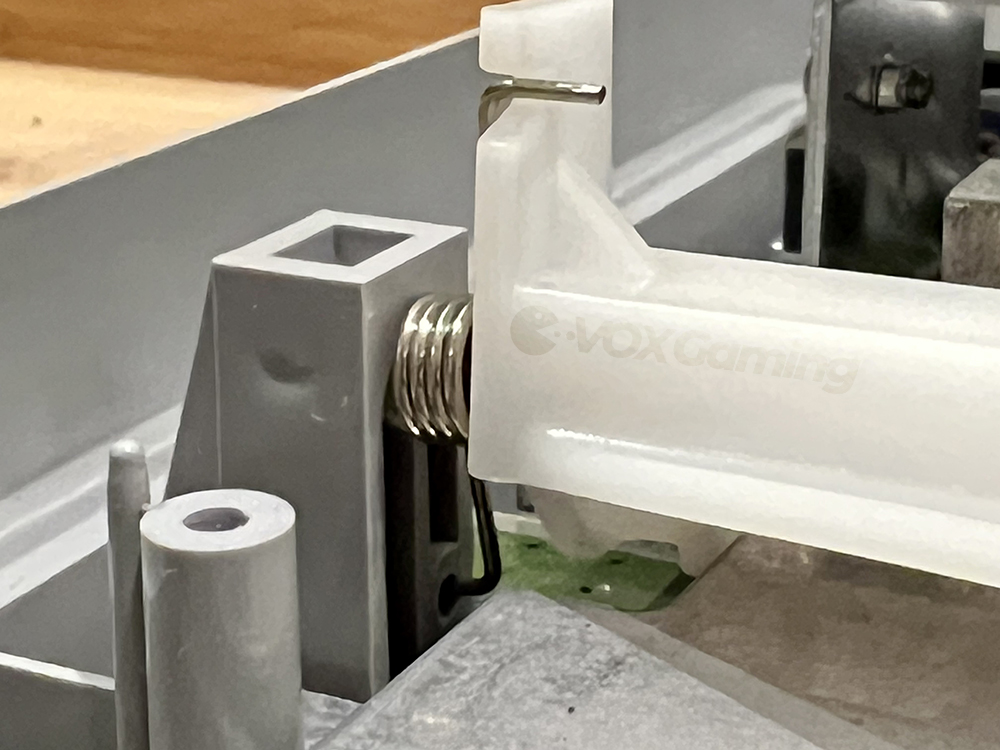

Attention : un ressort se trouve sur la partie gauche de la tige (en vert).
Étape 5

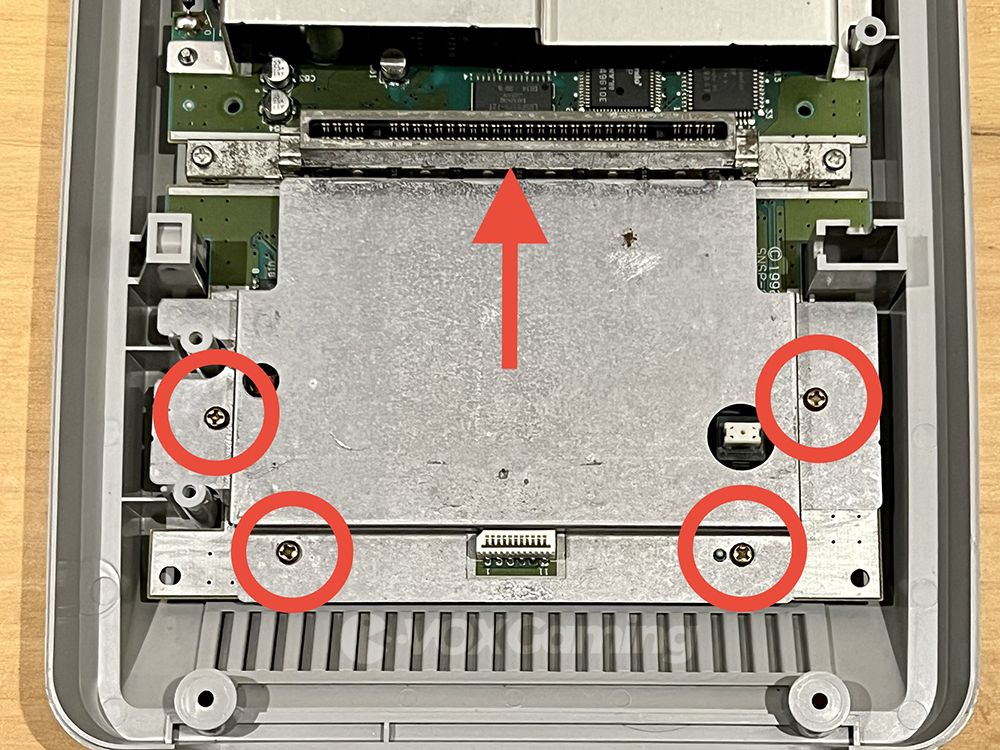

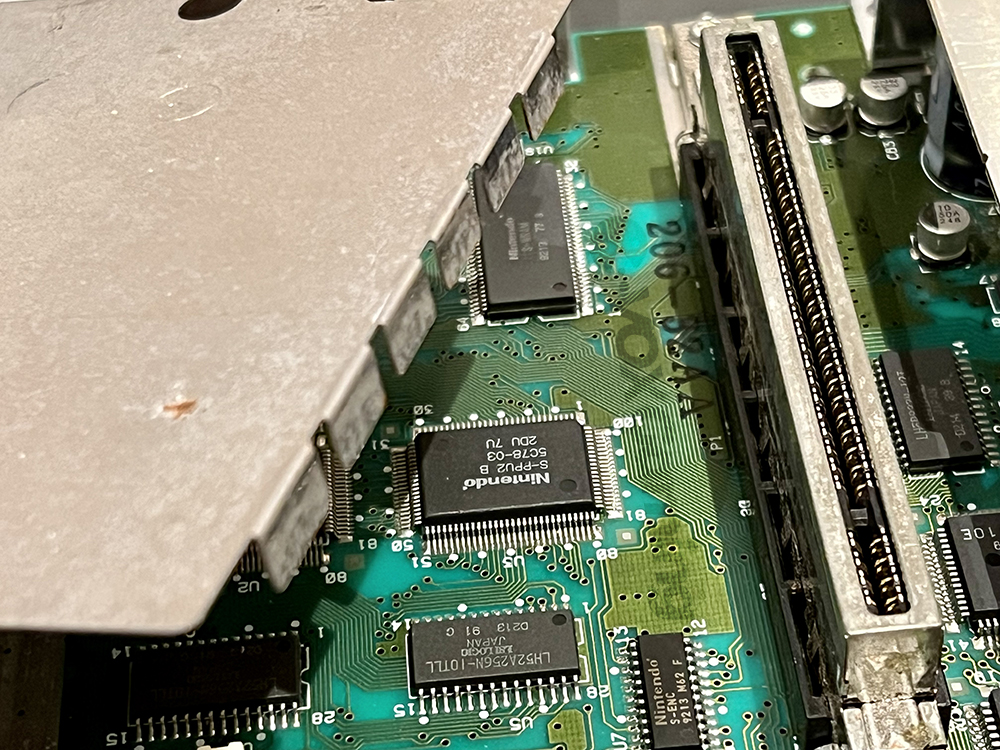

Retirez les 4 vis de la plaque inférieure et tirez-la vers le haut, de façon à sortir les dents qui se logent dans le port cartouche.
Étape 6

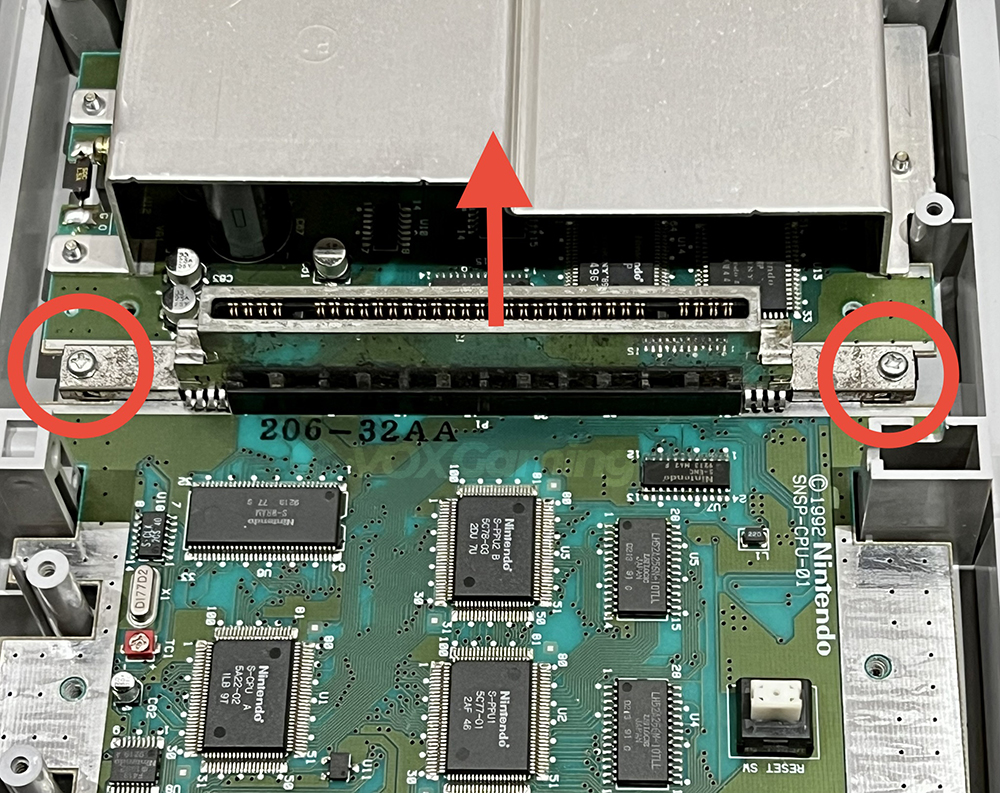

Retirez les 2 vis qui maintiennent le port cartouche sur le slot de la carte mère, puis tirez-le vers le haut. Il peut être nécessaire de forcer un peu.
NB : ces 2 vis sont plus longues que les autres.
NB 2 : si le port cartouche est noir, cela signifie qu'il est soudé à la carte mère. Vous ne pourrez pas le retirer.
Étape 7

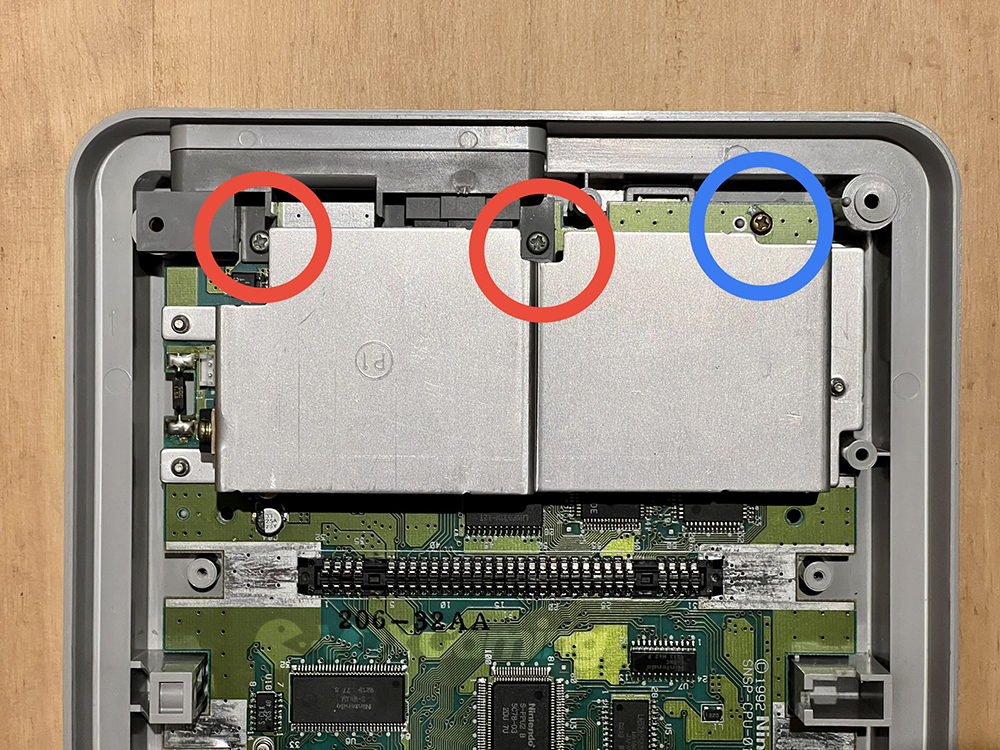

Retirez les 3 vis en haut de la carte mère.
NB : les vis en rouge sont plus longues que les autres.
Étape 8

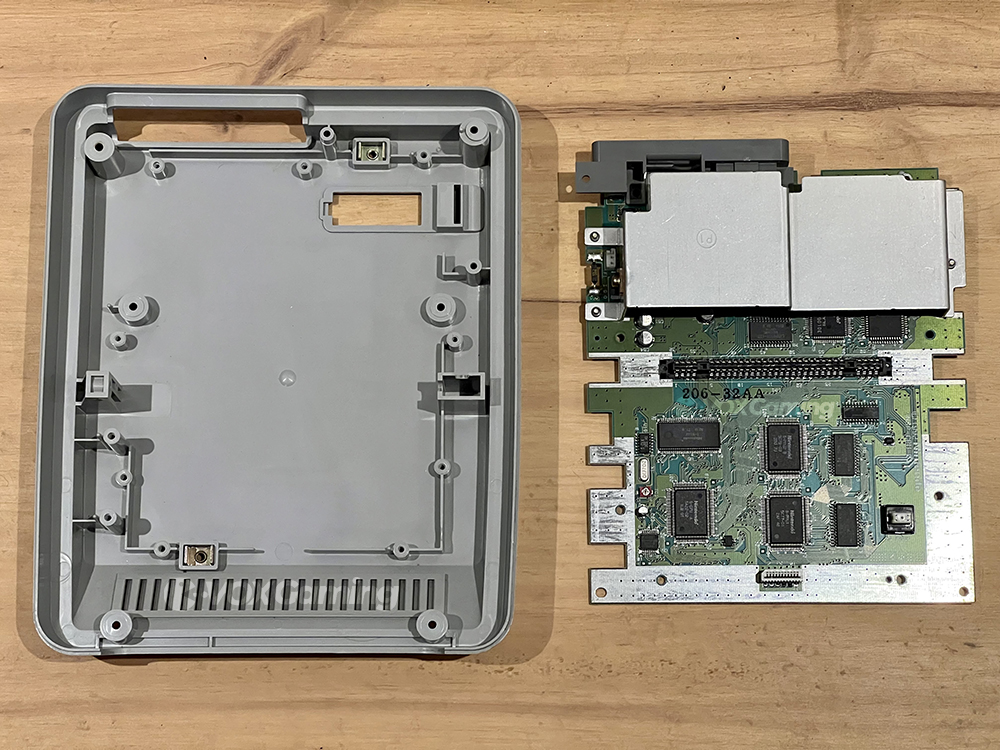

Retirez délicatement la carte mère de la partie inférieure de la console.

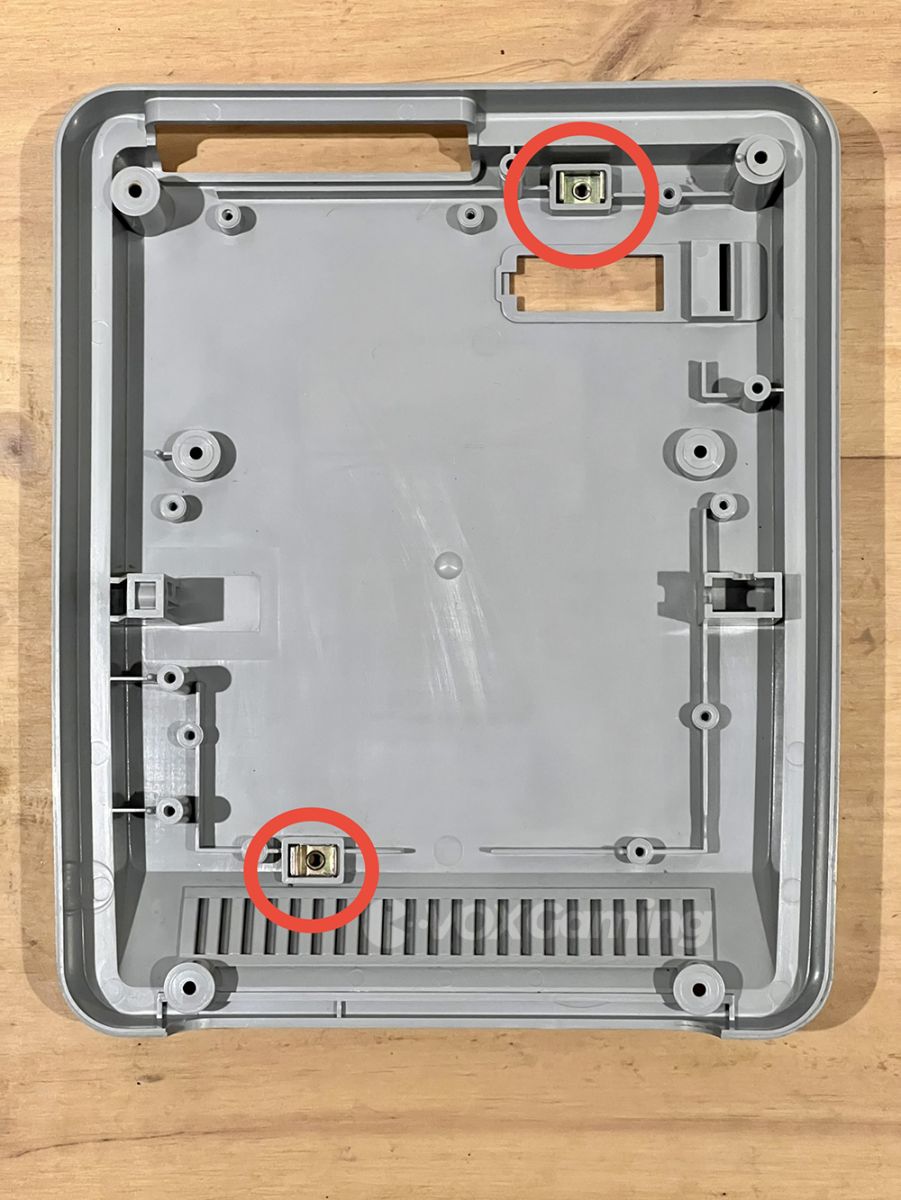

Prenez garde à ne pas perdre les 2 pièces métalliques situées dans la coque inférieure.
Étape 9

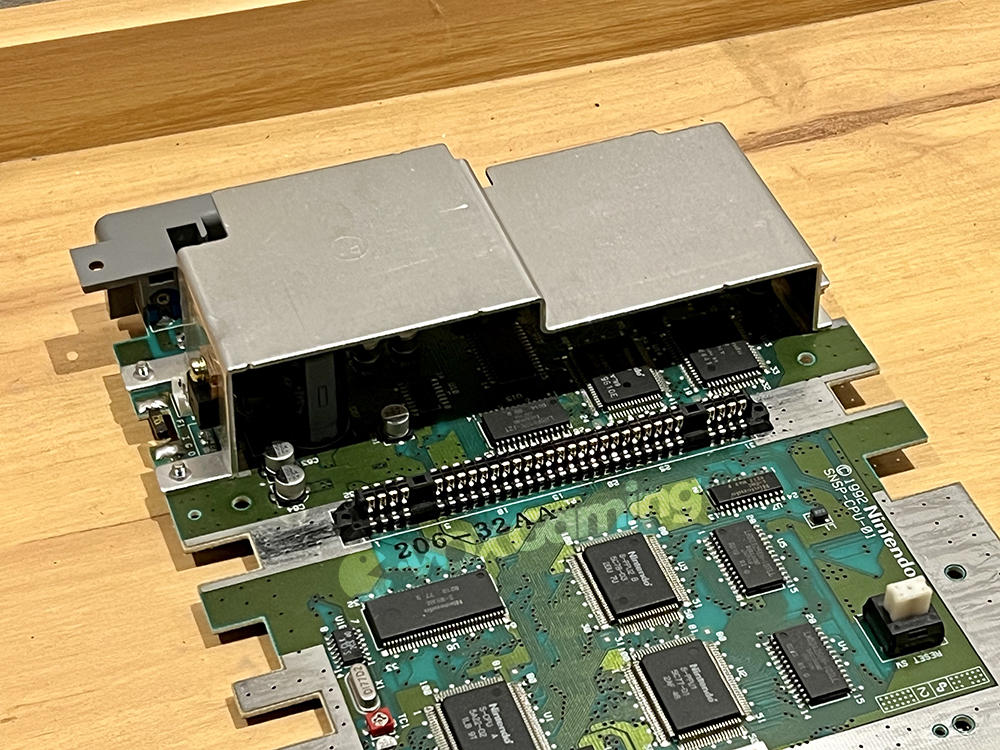

Nous allons maintenant retirer le dissipateur thermique (la grande plaque en métal).

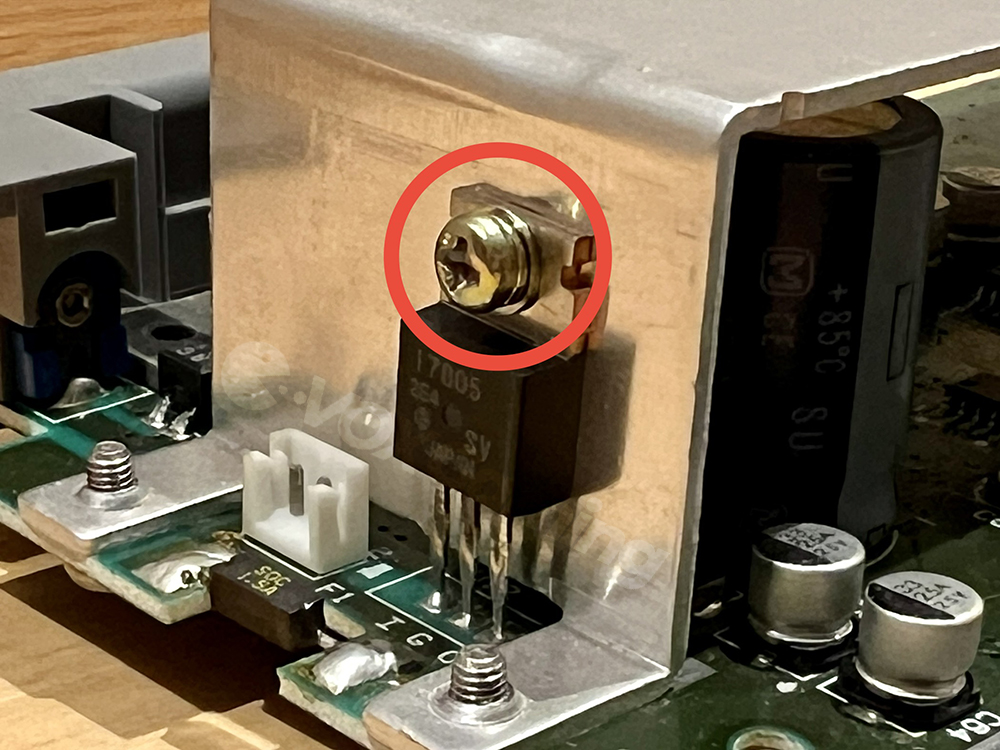

Commencez par retirer la vis du régulateur d'alimentation sur le côté. Elle possède 2 rondelles plates.

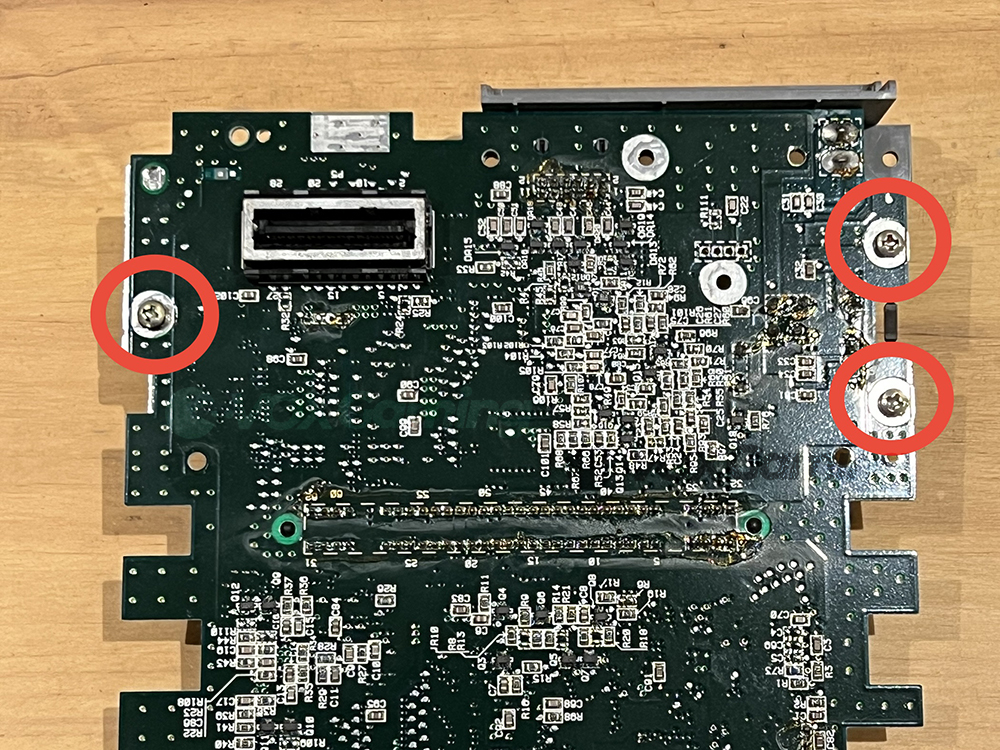

Retournez ensuite la carte mère et retirez les 3 vis qui possèdent chacune une rondelle crantée.

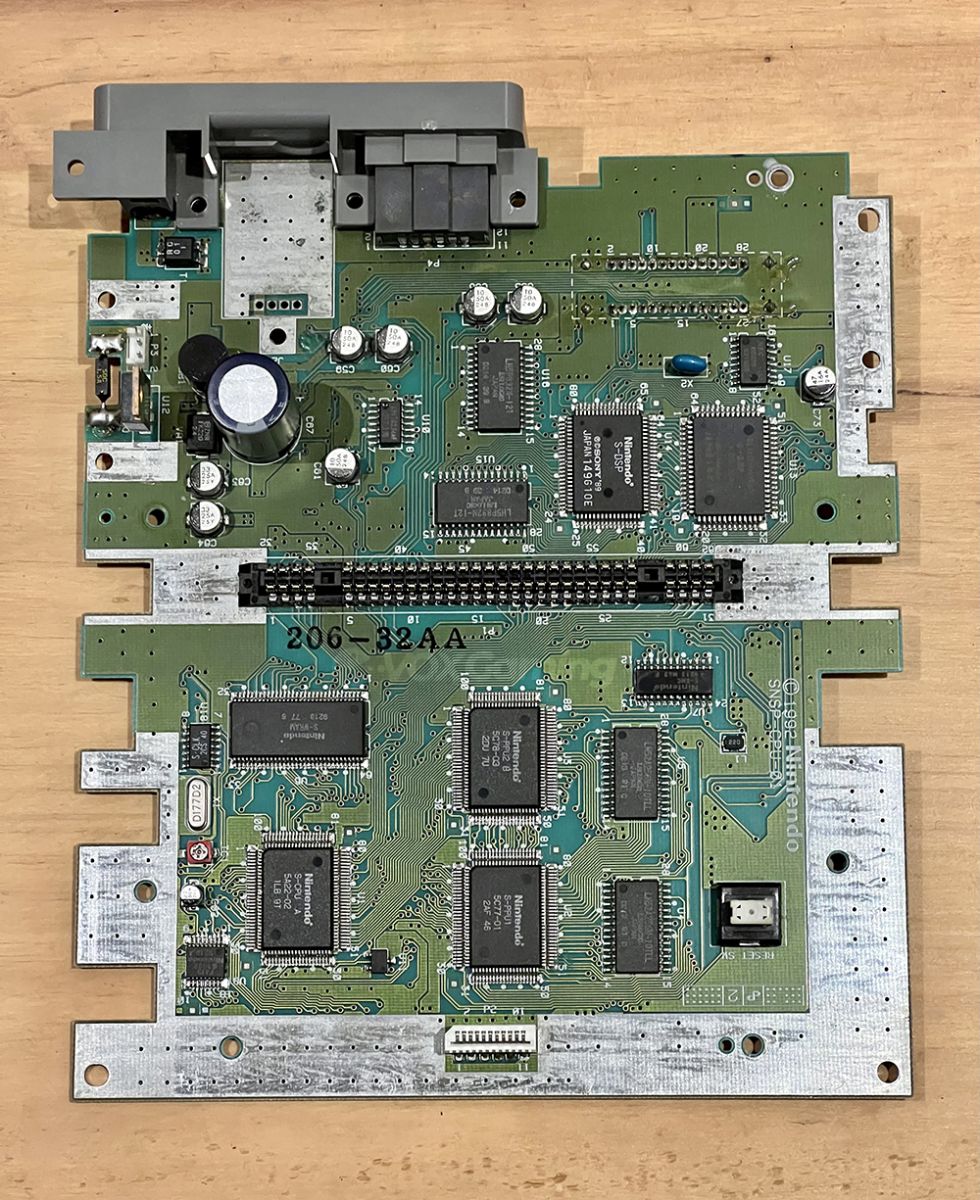

Retournez à nouveau la carte mère en tenant le dissipateur, puis retirez-le délicatement. Votre carte mère est maintenant à nue.
Étape 10

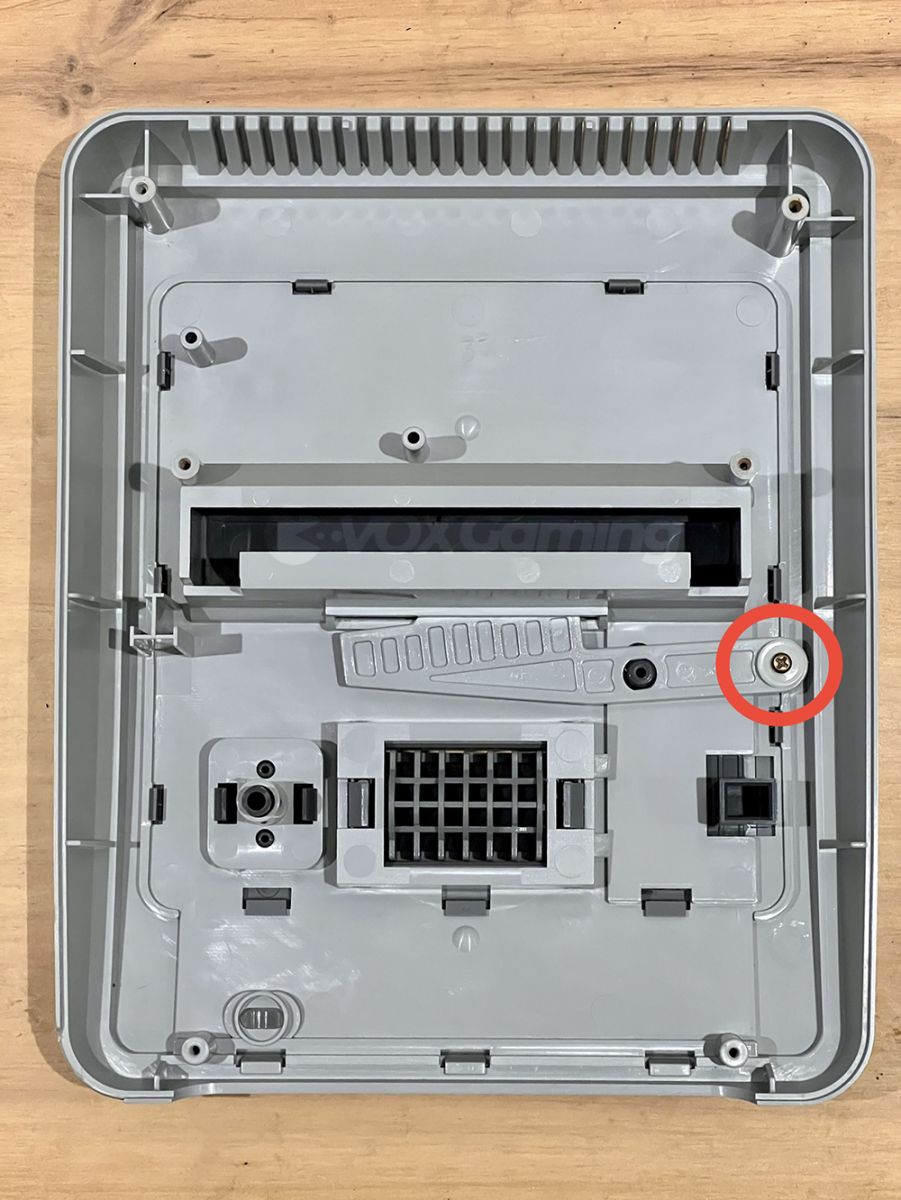

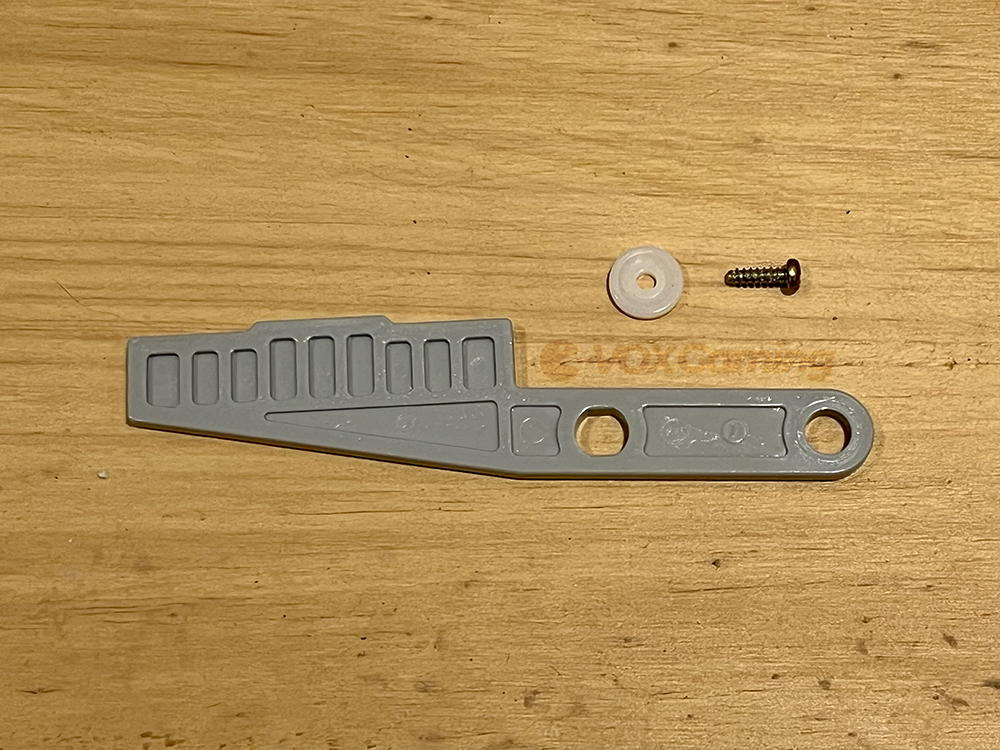

Attaquons-nous à la partie supérieure de la console. Commencez par retirer la vis qui maintient le bras qui bloque la cartouche lorsque le bouton Power est sur ON.
Attention : il y a une petite rondelle en plastique derrière cette vis.
Étape 11

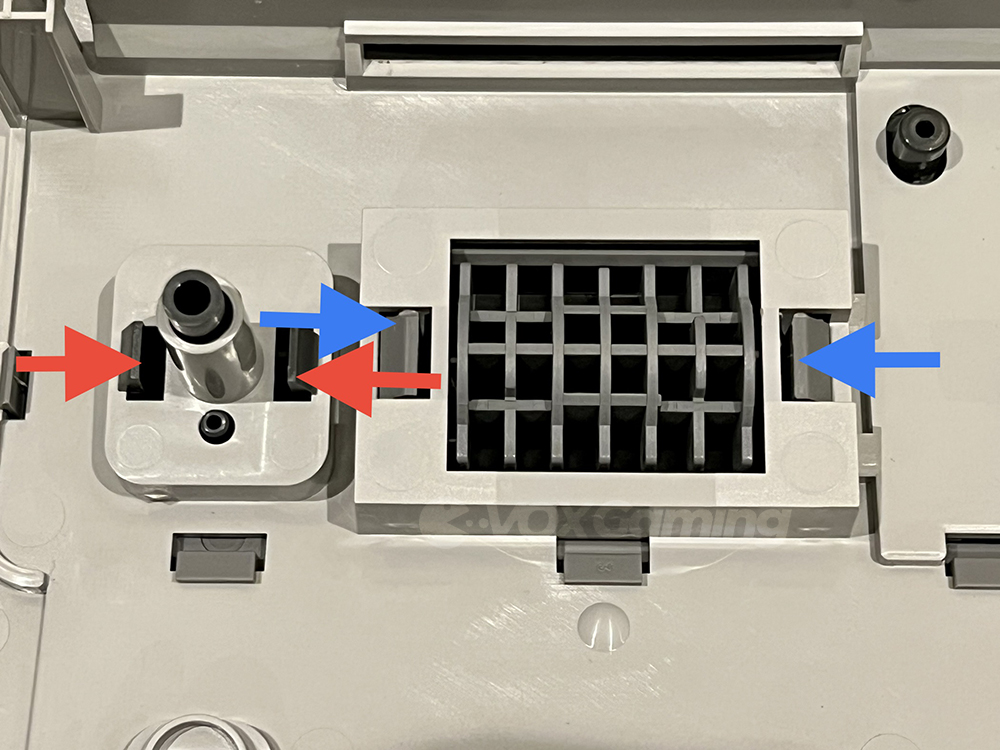

Retirez le bouton Reset (en rouge) et Eject (en bleu) en pressant les clips et en les faisant sortir par l'avant de la coque.
Étape 12

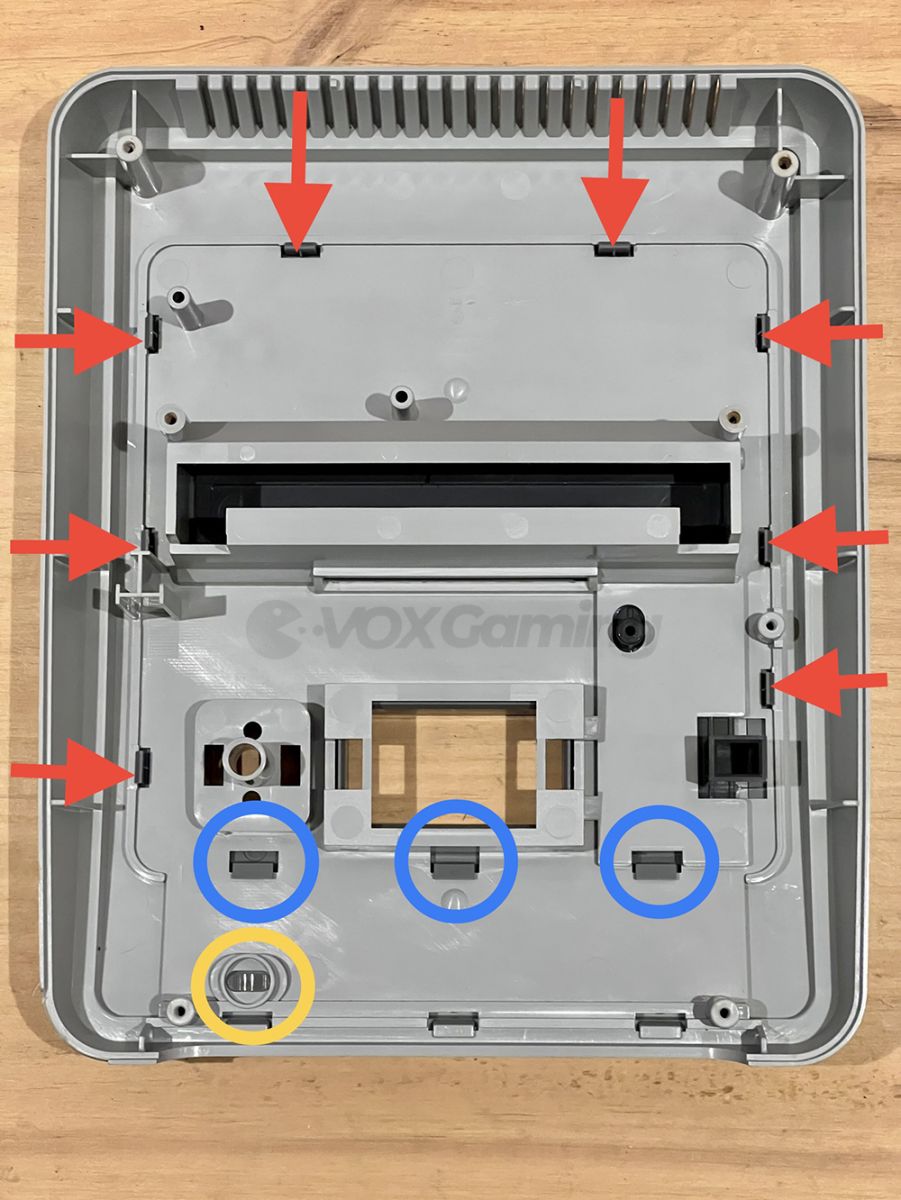

Retirez la plaque gris foncé en pressant les 8 clips (en rouge) et en la poussant vers l'extérieur. Les trois ergots (en bleu) sont les points de pivot de cette plaque.
La petite plaque gris clair (où se trouvent le logo Super Nintento et le voyant d'alimentation) est maintenue par cette grande plaque.

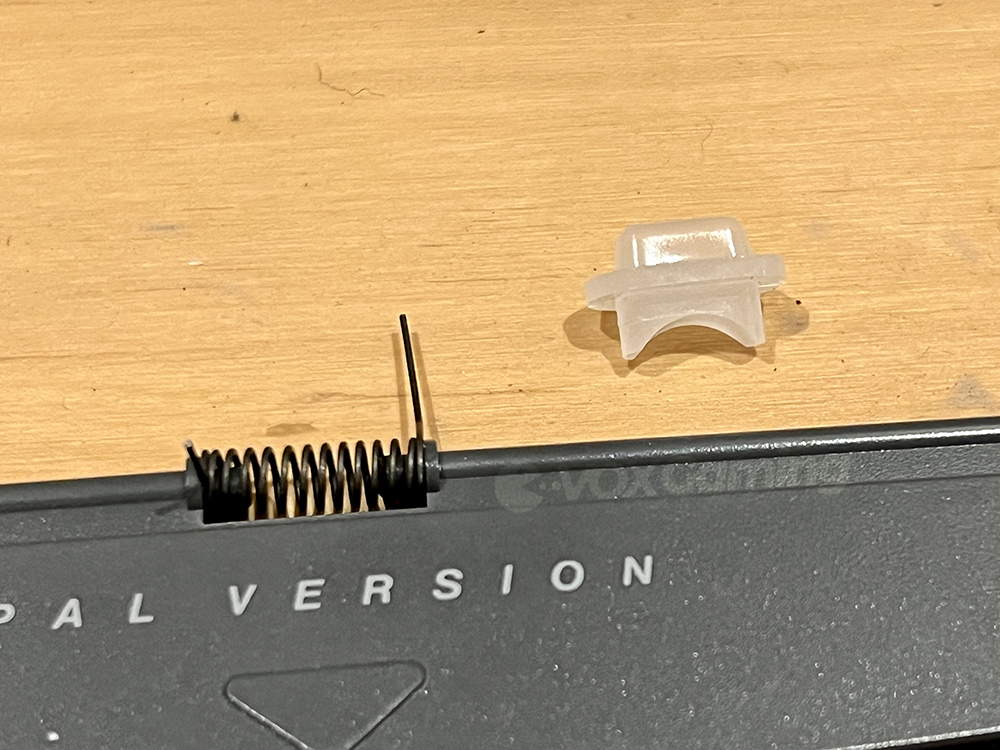

Attention : en retirant la plaque, prenez garde à ne pas perdre la pièce en plastique transparent (en jaune) qui permet de diffuser la lumière de la LED lorsque la console est en marche, ni le ressort qui se trouve sur la trappe.

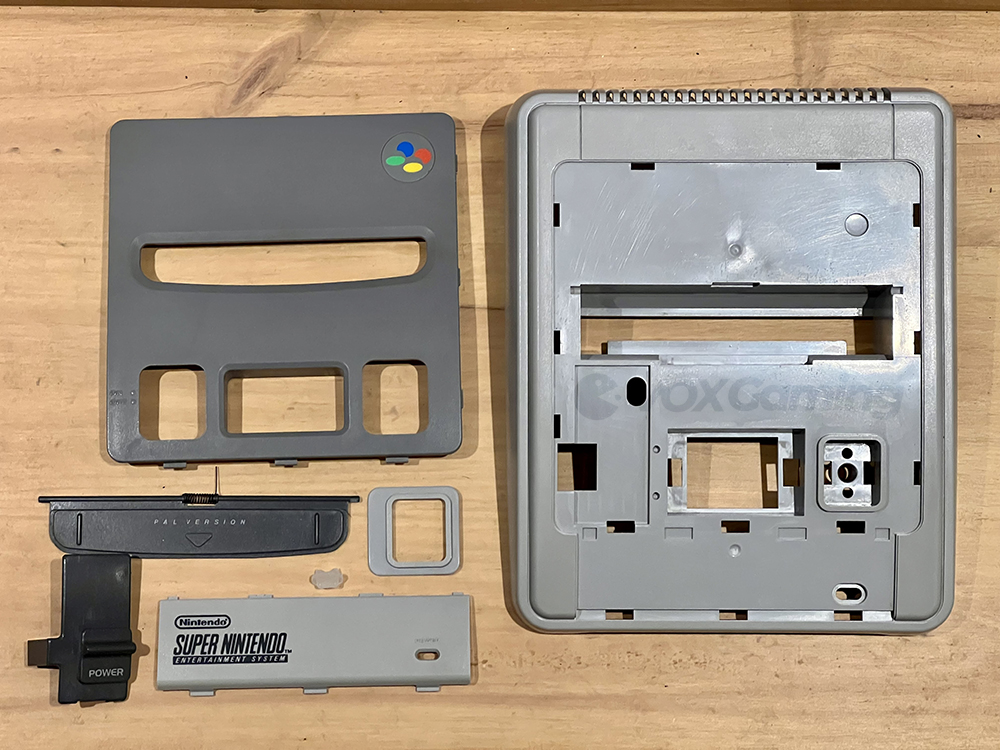

La coque supérieure est désormais entièrement démontée.
Le remontage
Répétez tout simplement les étapes de la partie 1 en sens inverse.
Faites attention en remettant en place les petites pièces et les ressorts. Certaines pièces doivent rentrer en force (comme le port cartouche, les pièces qui étaient clipsées), d'autres doivent au contraire s'imbriquer sans rencontrer la moindre résistance. Prenez garde en insistant de ne pas forcer sur une pièce qui serait peut-être coincée. Pensez également à remettre le bouton Power et l'interrupteur en dessous sur la même position avant de les emboîter.
